СТМ-39932 шины 1300

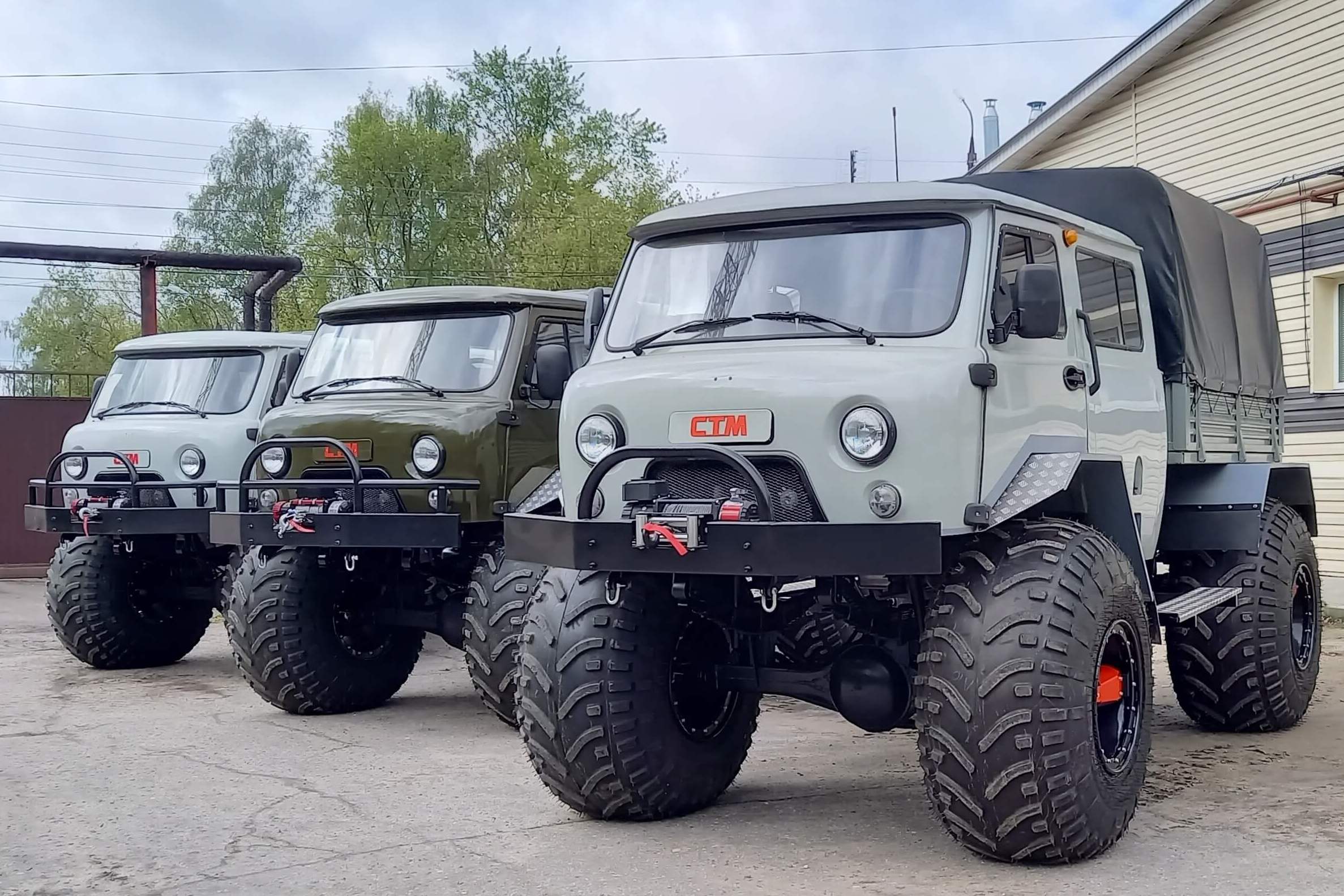

Вездеход на шинах низкого давления СТМ-39932 (4х4) изготовляется с кузовом УАЗ-390945 Фермер (доработанный).
Вездеход оборудован пятиместной кабиной с тремя дверями, переднее сиденье пассажира и сиденье водителя оснащены трехточечными ремнями безопасности, пассажирские сиденья второго ряда оснащены поясными ремнями безопасности. В крыше кабины расположен аварийно-вентиляционный люк. Расширенные крылья и дополнительные подножки, облегчающие посадку.
За кабиной расположена грузовая тентованная платформа (грузоподъёмность 1250 кг). На которой может быть размещено как груз, так и различное специальное технологическое оборудование.
В салоне штатный отопитель УАЗ. По заказу устанавливаются доп. жидкостный отопитель увеличенной теплоотдачи и автономный воздушный отопитель.
Шасси вездехода имеет раму ГАЗ и ведущие мосты ГАЗ с вентилируемыми дисковыми тормозными механизмами. Ведущие мосты оснащены дифференциалом повышенного трения, колеса с шинами низкого давления размерностью 1300х700-21”, расчётный дорожный просвет 590 мм (под балку моста).
Шины имеют 4 слоя корда и несущую способность 2000 кг на колесо. За счёт увеличения толщины шины обладают большей устойчивостью к проколам и порезам. Они разработаны для перевозки тяжёлых грузов в условиях бездорожья и по слабонесущим грунтам.
Вездеход СТМ-39932 оснащён системой сапунирования агрегатов трансмиссии и ходовой части.
Вездеход буксирует прицеп 750 кг.
В базовую комплектацию входят: Камера заднего вида, Зеркало заднего вида с монитором, Сигнал заднего хода, Счётчик моточасов, Автомагнитола, Колонки автомобильные (2 шт.), Аптечка для ремонта шин, Домкрат, Набор вод. инструмента.
На данном вездеходе колёса сверхнизкого давления взаимозаменяемые с колёсами ГАЗ-33081 (ГАЗ-66).
Электрооборудование - штатное УАЗ: 12 Вольт, АКБ типа 6СТ-110; Розетка - 1 (12 В). Выключатель АКБ. Выключатель зажигания с противоугонным устройством и блокировкой повторного включения стартера. Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В в кабине.
ОРГАНЫ УПРАВЛЕНИЯ
Управление поворотом - Гидрообъёмное рулевое управление. Минимальный радиус поворота 9,0 м (по колее наружного переднего колеса).
Органы управления вездехода - автомобильного типа. Лёгкости управления и безопасности способствует отличная обзорность за счёт большой площади остекления, крупные наружные зеркала и зеркало с видеокамерой заднего вида.
СИЛОВАЯ УСТАНОВКА
Комплектуется агрегатами:
- ЗМЗ-40905 / бензиновый / Р 4 / 149,6 л.с. / 2,693 л
- CUMMINS ISF2.8 / дизельный / Р 4 / 120 л.с. / 2,793
С дизельным двигателем устанавливается штатно предпусковой подогреватель двигателя БИНАР 5S Diesel.
ТРАНСПОРТИРОВАНИЕ
Вездеход СТМ-39932 на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом. (Снаряженная масса – 3330 кг; Длина – 5380 мм, Ширина - 2500 мм, Высота - 2700 мм).
| Технические характеристики | |
|---|---|
|
Снаряженная масса, кг
|
3330 |
|
Номинальная грузоподъемность, кг
|
1250 |
|
Количество посадочных мест в кабине / в салоне / спальных мест
|
5 / - |
|
База, колея, дорожный просвет, мм
|
3400 / 1800 / 400 |
|
Габаритные размеры: длина / ширина / высота, мм
|
5380 / 2500 / 2700 (без тента) |
|
Допустимая полная масса, кг
|
4580 |
| Эксплуатационные | |
|
Ёмкость топливных баков, л
|
200 л (100+100) |
|
Преодолеваемый подъём на твердом сухом грунте, град
|
до 30° |
|
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
до 20° |
|
Минимальный радиус поворота, м
|
9,0 м (по колее наружного переднего колеса) |
| Системы управления | |
|
Управление поворотом
|
Гидрообъёмное рулевое управление |
|
Рабочие тормоза
|
С дисковыми вентилируемыми тормозами на переднем и заднем мосту |
|
Стояночная тормозная система
|
Трансмиссионная с механическим приводом |
| Двигатель | |
|
Модель / тип / число цилиндров / мощность / объем
|
ЗМЗ-40905 / бензиновый / Р 4 / 149,6 л.с. / 2,693 л |
|
Модель / тип / число цилиндров / мощность / объем
|
CUMMINS ISF 2.8 / дизельный / Р 4 / 120 л.с. / 2,793 |
| Трансмиссия | |
|
Сцепление
|
Фрикционное, сухое, однодисковое |
|
Коробка передач
|
Механическая, пятиступенчатая, синхронизированная. Привод управления коробкой передач механический |
|
Понижающий редуктор
|
Механический, двухступенчатый в блоке с КП |
|
Раздаточный редуктор
|
Механический, двухступенчатый, с вертикальным расположением валов шестерен, с возможностью подключения / отключения переднего моста |
|
Карданная передача
|
Открытого типа, каждый вал имеет по два карданных шарнира с крестовиной на игольчатых подшипниках |
|
Ведущие мосты
|
Одноступенчатые, с дифференциалом повышенного трения, с полностью разгруженными полуосями. Шарниры поворотных кулаков переднего моста шариковые равных угловых скоростей |
| Ходовая часть | |
|
Подвеска
|
Зависимая, рессорная |
|
Амортизаторы
|
Четыре, гидравлические, телескопические двухстороннего действия |
|
Колёса
|
Дисковые, стальные с разъемными бортовыми закраинами. Колёса низкого давления взаимозаменяемые с колёсами ГАЗ-33081 (ГАЗ-66) |
|
Шины
|
Низкого давления Я-673, 1300х700-21" (бескамерная), 4 слоя корда, несущая способность 2000 кг |
|
Шины
|
Низкого давления MAX-TRIM, 1300х700-21" (бескамерная), 4 слоя корда, несущая способность 1215 кг |
Доп. опции
Итоговый перечень опций, оборудования, количество мест для проживания, степень комфорта и прочие детали, согласовываются на стадии обсуждения Технического задания и зависит от пожеланий Заказчика, и возможной корректировки их, исходя из нашего опыта и конструкционных ограничений вездехода на шинах низкого давления СТМ-39932 (4х4). Цены рассчитываются на момент утверждения заявки.
| Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
| КУЗОВ ВЕЗДЕХОДА | |
|---|---|
| Веткоотбойники тросовые | Под заказ |
| Багажник с леерным ограждением; Лестница доступа | —"— |
| Защита стёкол, фар, проблескового маячка от внешнего воздействия | —"— |
| Боковые поручни по бокам вездехода | —"— |
| Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | —"— |
| Индивидуальный дизайн кузова (оклейка Oracal) | —"— |
| Антикоррозийная обработка | —"— |
| КАБИНА ВОДИТЕЛЯ | |
| Ветровое стекло с электроподогревом | —"— |
| Водительское сиденье (подрессоренное с продольной регулировкой) | —"— |
| Подогрев передних сидений | —"— |
| Подогрев зеркал бокового обзора | —"— |
| Аудио, Видео, DVD, Навигаторы, Спутниковая связь, и т.д. | —"— |
| Автономный отопитель кабины | —"— |
| САЛОН ВЕЗДЕХОДА | |
| Накрышный вентилятор 02-9010-12.00 (с подсветкой) | —"— |
| Рундуки | —"— |
| Сиденье подрессоренное с подлокотниками | —"— |
| Кондиционер | —"— |
| Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В | —"— |
| Автономный отопитель салона | —"— |
| КОЛЁСА, ШИНЫ | |
| Централизованная система регулирования давления воздуха в шинах | —"— |
| Запасное колесо: колесный диск, шина 1300x700-21 | —"— |
| Колесный диск | —"— |
| ОСВЕТИТЕЛЬНЫЕ ЭЛЕМЕНТЫ | |
| Передние противотуманные фары, Задний противотуманный фонарь | —"— |
| Галогеновые фары со встроенными LED дневными ходовыми огнями | —"— |
| Поворотная фара-прожектор с управлением из кабины, Фара-прожектор над задней дверью | —"— |
| Доп. фары на крыше и внешнее освещение по периметру машины | —"— |
| Задние светодиодные фонари | —"— |
| ОПЦИИ "БЕЗОПАСНОСТЬ" | |
| Лебедка (электрическая) в передней, задней части вездехода (с площадкой под лебёдку) | —"— |
| Охранные системы, спутниковая связь, датчики места нахождения техники и т.д. | —"— |
| Система оповещения экстренных служб "Эра Глонасс" | —"— |
| ЭЛЕКТРООБОРУДОВАНИЕ | |
| Запуск двигателя кнопкой без ключа | —"— |
| Вместо одной аккумуляторной батареи 6СТ-110 две аккумуляторные батареи 6СТ-бб с устройством развязки УРА-400 | —"— |
| Преобразователь напряжения 220 В, мощностью 1,5 кВт | —"— |
| Турботаймер с двигателем Cummins | —"— |
| ДОП. ОБОРУДОВАНИЕ | |
| Проблесковый маячок | —"— |
| Дополнительные топливные баки, канистры | —"— |
| Буксирный прибор (фаркоп) с розеткой | —"— |
| Лебедочный якорь | —"— |
| Блок усиления для лебедки до 8 т | —"— |
| ОПЦИИ "СЕВЕР" | |
| Предпусковой подогреватель двигателя | —"— |
| Дополнительный источник питания (суперконденсаторный модуль «TitanEngineStart») | —"— |
| Замена на генератор повышенной мощности (120А или 140А) | —"— |
| Замена на батарею повышенной ёмкости или установка двух аккумуляторных батарей | —"— |
| Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
| Термокейс с электроподогревом АКБ | —"— |
| Утеплительный чехол передней части снегоболотохода | —"— |
| Автономный отопитель кабины или салона | —"— |
| Нанесение в кабине и салоне доп. термоизоляции боковых стенок, дверей и потолка | —"— |
| Лобовое стекло с электроподогревом | —"— |
| Подогрев боковых зеркал | —"— |
| Подогрев передних и задних сидений (водитель + пассажиры) | —"— |
| Замена штатного моторного масла на масло для северных районов | —"— |
| Замена жидкости системы охлаждения на жидкость для северных районов | —"— |
| Замена штатных трансмиссионных масел на трансмиссионное масло для северных районов | —"— |
| Замена штатной тормозной жидкости на жидкость для северных районов | —"— |
| Замена штатного масла в системе гидроусилителя руля на масло для северных районов | —"— |
| ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ | |
| Искрогаситель | —"— |
| Автоматическая система пожаротушения, огнетушители | —"— |
| ДОП. КОМПЛЕКТАЦИЯ | |
| Медицинская аптечка | —"— |
| Упор противооткатный | —"— |
| Знак аварийной остановки | —"— |
| Инструментальный ящик на раме, установка крепления под инструмент, трос | —"— |
Фото
Видео
Условия доставки
«Специальные Транспортные Машины» оказывает качественные застрахованные транспортные услуги по доставке снегоболотоходов в любую точку России и за рубеж.
Подробнее о доставке
Перед отгрузкой каждый снегоболотоход проходит предпродажную подготовку: пробег снегоболотохода без нагрузки, пробег с нагрузкой по грунтовым дорогам и слабонесущим грунтам с преодолением небольших водных преград. По окончанию испытаний все узлы вездехода подвергаются ревизии на предмет отсутствия в них влаги и надежности уплотнений и резьбовых соединений, и производится контрольная затяжка резьбовых соединений. И только после предпродажной подготовки мы передаем снегоболотоход Вам. Будем рады сотрудничать с Вами.
