СТМ-39963 шины 1650

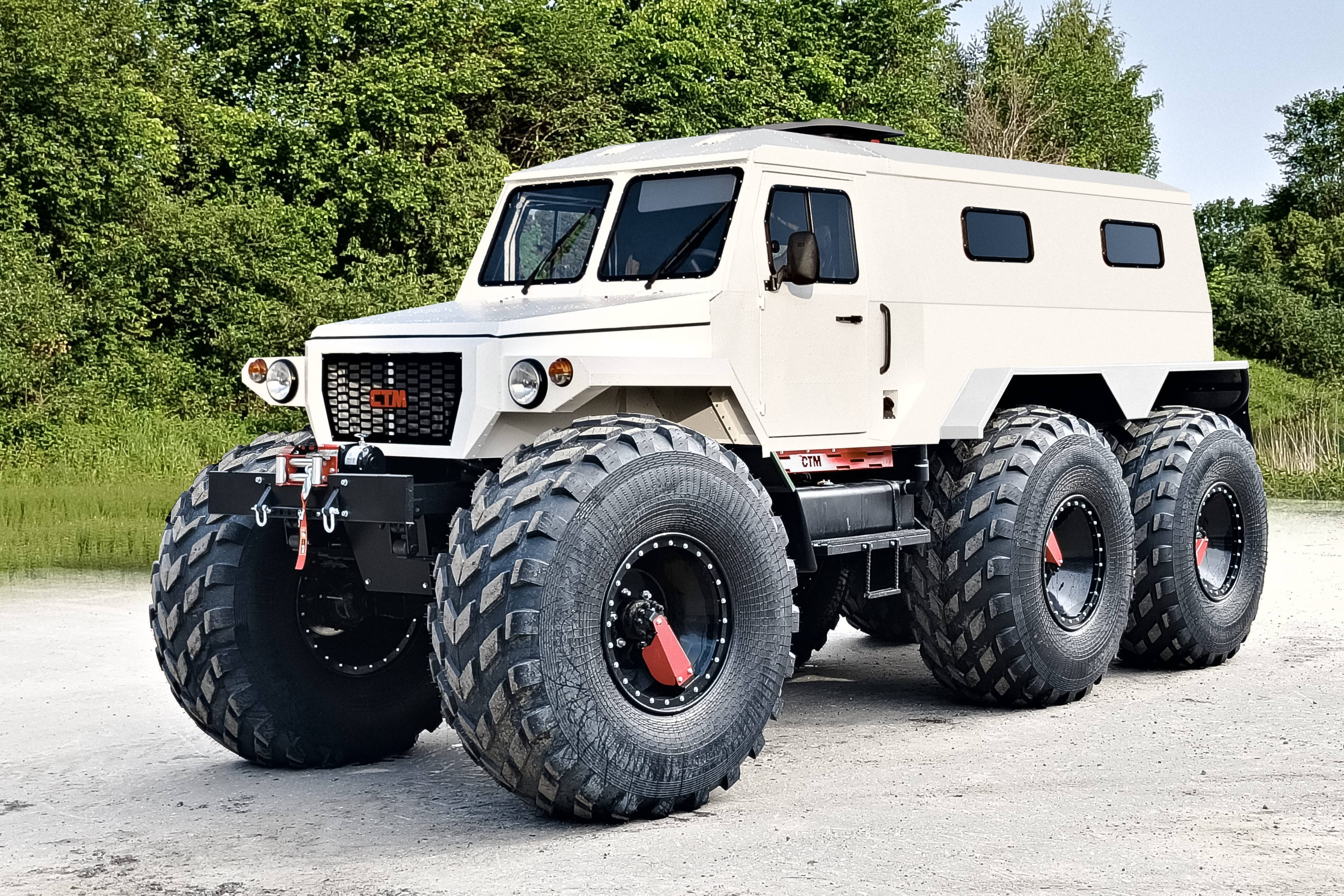

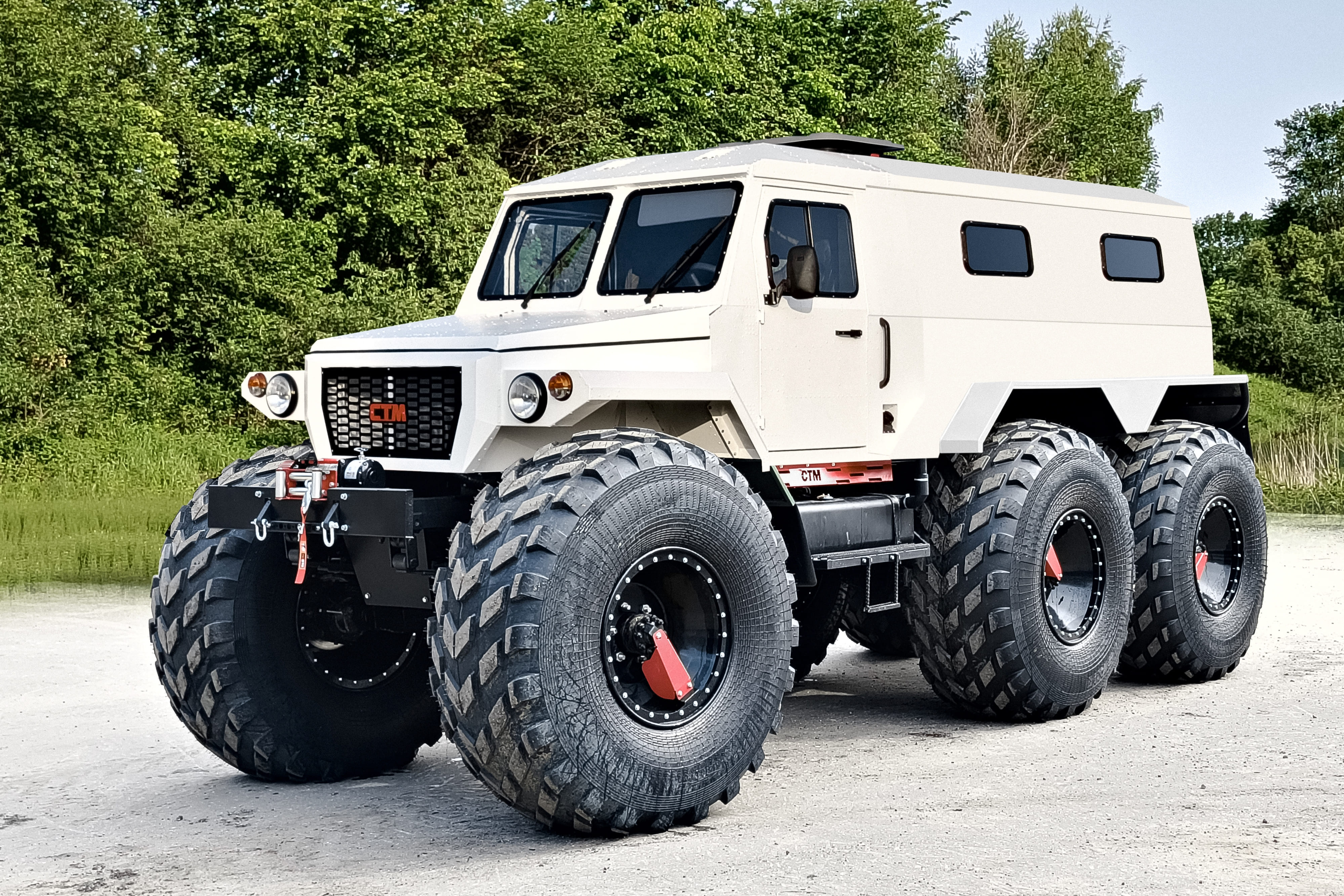

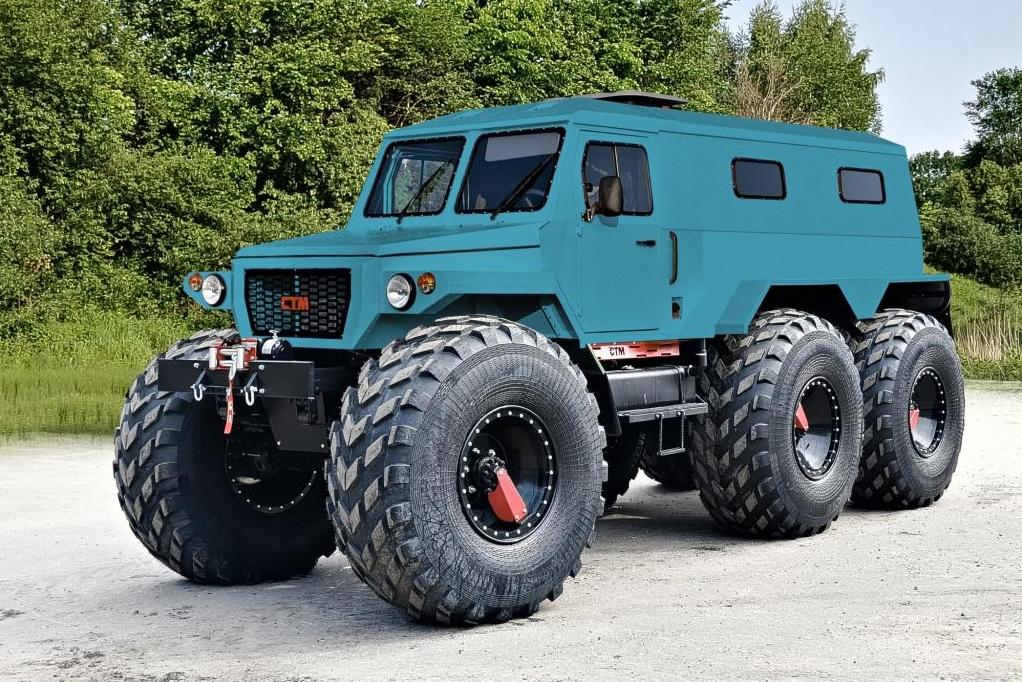

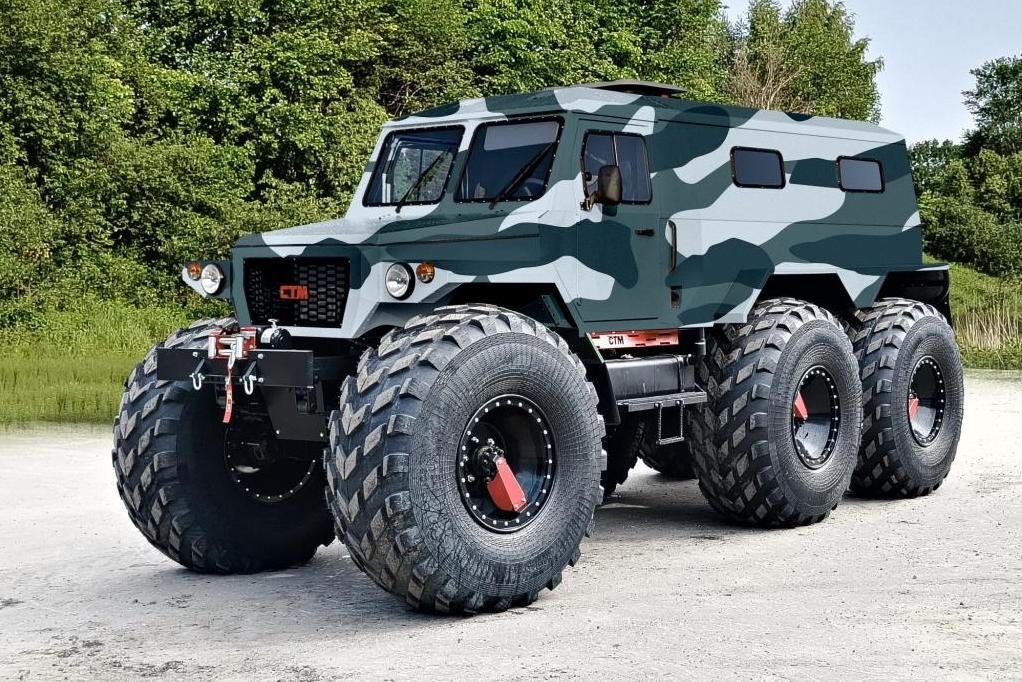

Вездеход СТМ-39963 на шинах 1650 х 650 – 25’’ сверхнизкого давления изготовляется на базе ГАЗ-33081 Садко (доработанный,).
Кузов: цельнометаллический, однообъемный, имеет по одной боковой двери на каждом борту и заднюю одностворчатую дверь. В крыше кабины расположен аварийно-вентиляционный люк. Расширенные крылья и дополнительные подножки, облегчающие посадку.

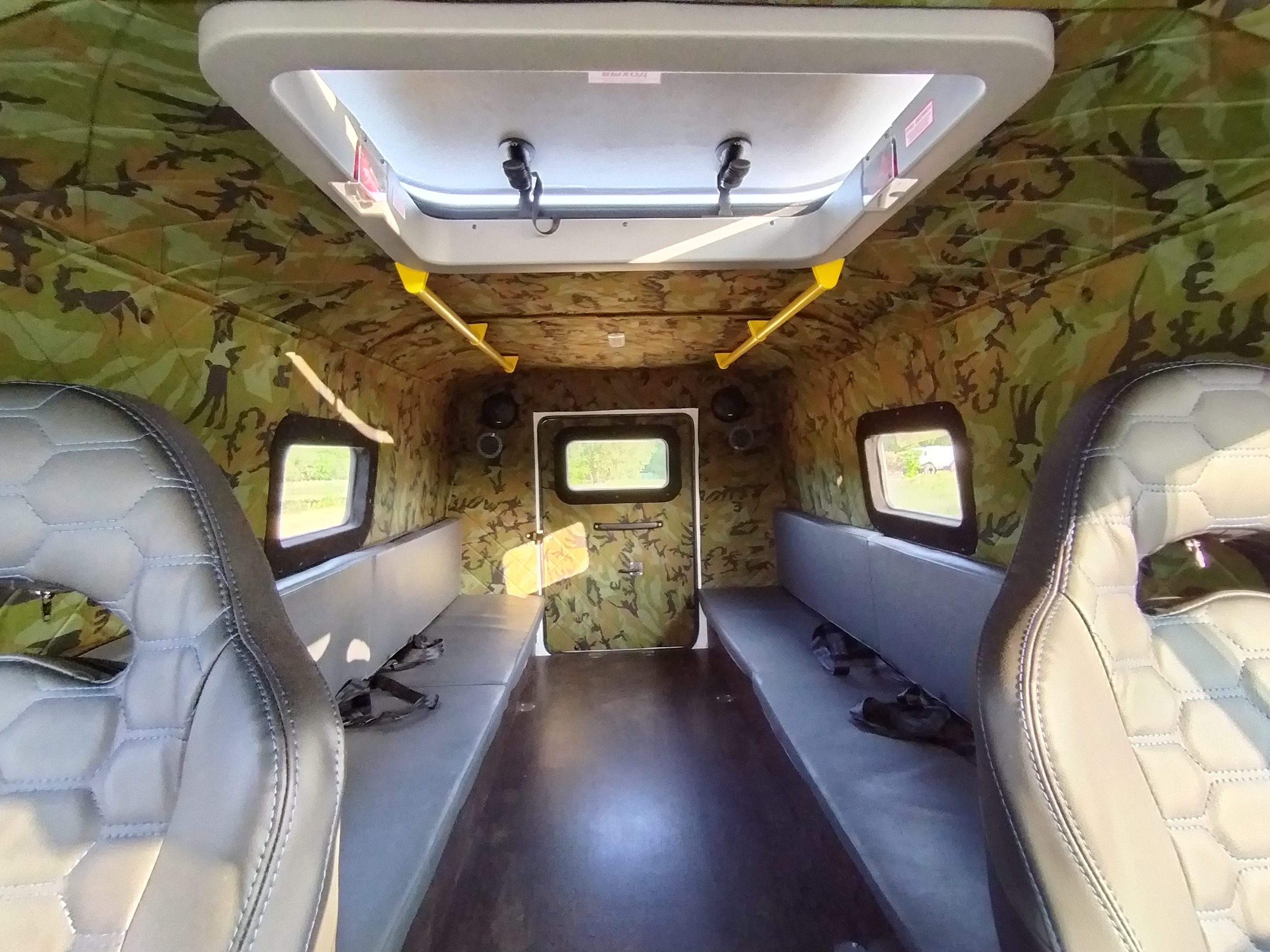

Салон вездехода СТМ-39963 позволяет с комфортом разместить 12 человек (включая водителя), или различное технологическое оборудование до 1670 кг. Переднее сиденье пассажира и сиденье водителя оснащены трехточечными ремнями безопасности, пассажирские сиденья салона оснащены поясными ремнями безопасности.
В салоне штатный отопитель ГАЗ-33081 Садко. По заказу устанавливаем автономный воздушный отопитель.
Шасси вездехода имеет раму и ведущие мосты ГАЗ с вентилируемыми дисковыми тормозными механизмами. Ведущие мосты оснащены дифференциалом повышенного трения, колеса с шинами низкого давления (Я-673) размерностью 1650 х 650, расчётный дорожный просвет 600 мм.
Вездеход СТМ-39963 оснащён системой сапунирования агрегатов трансмиссии и ходовой части.
На данном вездеходе колёса сверхнизкого давления взаимозаменяемые с колёсами ГАЗ-33081 (ГАЗ-66).
Вездеход СТМ-39963 буксирует прицеп 1200 кг.
В базовую комплектацию входят: Камера заднего вида, Зеркало заднего вида с монитором, Сигнал заднего хода, Счётчик моточасов, Автомагнитола, Колонки автомобильные (2 шт.), Аптечка для ремонта шин, Домкрат, Набор вод. инструмента.
Электрооборудование - штатное ГАЗ: 12 Вольт, АКБ типа 6СТ-110; Розетка - 1 (12 В). Выключатель АКБ. Выключатель зажигания с противоугонным устройством и блокировкой повторного включения стартера. Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В в кабине.
ОРГАНЫ УПРАВЛЕНИЯ
Управление поворотом - Гидрообъёмное рулевое управление. Имеется регулировка руля по высоте и наклону. Минимальный радиус поворота 12,0 м (по колее наружного переднего колеса).

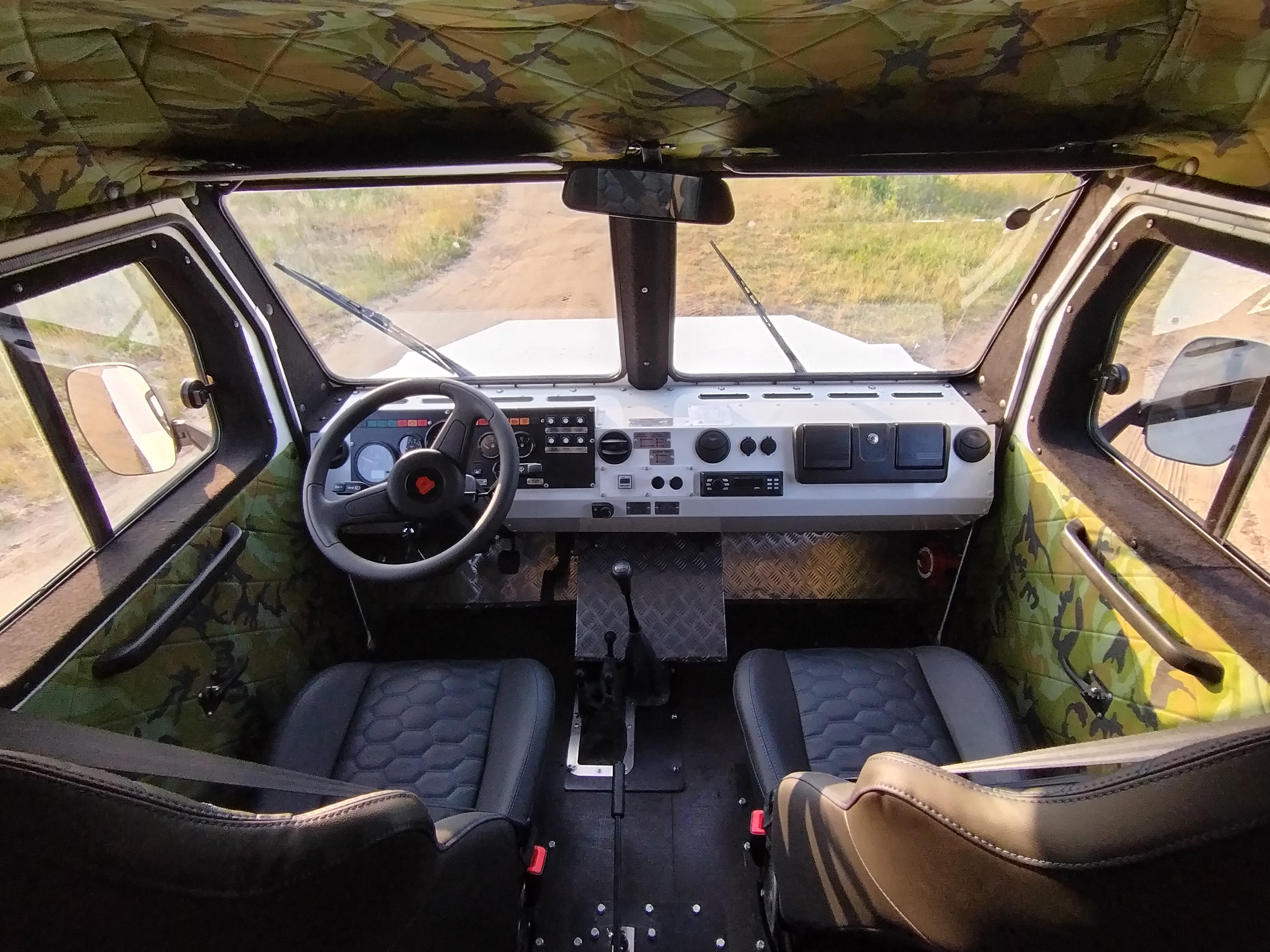

Органы управления вездехода - автомобильного типа. Лёгкости управления и безопасности способствует отличная обзорность за счёт большой площади остекления, крупные наружные зеркала и зеркало с видеокамерой заднего вида.
СИЛОВАЯ УСТАНОВКА
Удобный, быстрый доступ к двигателю для обслуживания.
Комплектуется агрегатами:
- ЗМЗ-40905 / бензиновый / Р 4 / 149,6 л.с. / 2,693 л
- CUMMINS ISF2.8 / дизельный / Р 4 / 120 л.с. / 2,793
ТРАНСПОРТИРОВАНИЕ
Вездеход СТМ-39963 на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом. (Снаряженная масса – 4 880 кг; Длина – 6950 мм, Ширина - 2550 мм, Высота - 3150 мм).
| Технические характеристики | |
|---|---|
|
Снаряженная масса, кг
|
4880 |
|
Номинальная грузоподъемность, кг
|
1670 |
|
Количество посадочных мест в кабине / в салоне / спальных мест
|
12 / 2 |
|
Максимально допустимая масса буксируемого прицепа, кг
|
1200 |
|
Габаритные размеры: длина / ширина / высота, мм
|
6950 / 2550 / 3150 |
|
База, колея, дорожный просвет, мм
|
4960 / 3200 / 615 |
| Эксплуатационные | |
|
Ёмкость топливных баков, л
|
200 л (100+100) |
|
Преодолеваемый подъём на твердом сухом грунте, град
|
до 30° |
|
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
до 15° |
|
Минимальный радиус поворота, м
|
12,0 |
| Системы управления | |
|
Управление поворотом
|
Гидрообъёмное рулевое управление |
|
Тормозная система
|
С дисковыми вентилируемыми тормозами, с гидравлическим приводом с двумя вакуумными усилителями |
|
Стояночная тормозная система
|
Трансмиссионная с механическим приводом |
| Двигатель | |
|
Модель / тип / число цилиндров / мощность / объем
|
CUMMINS ISF 2.8 / дизельный / Р 4 / 120 л.с. / 2,793 |
| Трансмиссия | |
|
Сцепление
|
Фрикционное, сухое, однодисковое |
|
Коробка передач
|
Механическая, 5-ступенчатая или 6-ступенчатая, синхронизированная. Привод управления коробкой передач механический |
|
Раздаточная коробка
|
Двухступенчатая с механическим приводом |
|
Главный понижающий редуктор
|
Одноступенчатый с механическим приводом подключения переднего и среднего мостов с возможностью их разъединения |
|
Понижающий редуктор заднего моста
|
Одноступенчатый с механическим приводом подключения заднего моста |
|
Передний, Средний и Задний ведущие мосты
|
Одноступенчатые, с дифференциалом повышенного трения. Шарниры поворотных кулаков переднего моста шариковые равных угловых скоростей |
| Ходовая часть | |
|
Подвеска
|
Зависимая, рессорная |
|
Амортизаторы
|
Шесть, гидравлические, телескопиче-ские двухстороннего действия |
|
Колёса
|
Дисковые, стальные с разъемными бортовыми закраинами. Колёса низкого давления взаимозаменяемые с колёсами ГАЗ-33081 (ГАЗ-66) |
|
Шины
|
Шина Камерная Бел-44 28,1R26 камерная 3х-слойная 1700х750-26" 3 слоя корда, несущая способность 1750 кг |
|
Шины
|
Низкого давления RUSAK 4P 1650 х 650 – 25’’ (бескамерная), 4 слоя корда, несущая способность 1245 кг |
Базовая комплектация
| Вездеход, модель | СТМ-3996 (6х6, Пассажирский, 1,5 т, 12 мест) |
| Кузов | Цельнометаллический, 3 дверный, с задней распашной дверью |
| Посадочные места / спальные места | 12.фев |
| Коробка передач | Механическая, пятиступенчатая, синхронизированная |
| Раздаточная коробка | Двухступенчатая с механическим приводом |
| Аварийно-вентиляционный люк | 1 |
| Шины | Камерная Бел-44 28,1R26 камерная 3х-слойная 1700х750-26" 3 слоя корда, несущая способность 1750 кг |
| Электрооборудование | 12 Вольт, АКБ - 6СТ-110; Розетка - 1 (12 В). Выключатель АКБ. Выключатель зажигания с противоугонным уст-вом и блокировкой повторного включения стартера. Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В |
| Варианты комплектаций | По согласованию с Заказчиком |
| Двигатель | CUMMINS ISF 2.8 / дизельный / Р 4 / 120 л.с. / 2,793 |
| Понижающий редуктор | Одноступенчатый с механическим приводом подключения переднего и среднего мостов с возможностью их разъединения |
| Понижающий редуктор заднего моста | Одноступенчатый с механическим приводом подключения заднего моста |
| Передний, Средний и Задний ведущие мосты | Одноступенчатые, с дифференциалом повышенного трения. Шарниры поворотных кулаков переднего моста шариковые равных угловых скоростей |
| Рабочие тормоза | С дисковыми вентилируемыми тормозами, с гидравлическим приводом с двумя вакуумными усилителями |
| Доп. оборудование в базовой комплектации | Электрический компрессор подкачки шин, Камера заднего вида, Зеркало заднего вида с монитором, Сигнал заднего хода, Счётчик моточасов, Автомагнитола с 2-мя колонками, Аптечка для ремонта шин, Домкрат, Набор вод. инструмента |
| Система подкачки шин | Централизованная система подкачки шин |
| Шины | Низкого давления RUSAK 4P 1650 х 650 – 25’’ (бескамерная), 4 слоя корда, несущая способность 1245 кг |
Доп. опции
| Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
| КУЗОВ ВЕЗДЕХОДА | |
|---|---|
| Веткоотбойники тросовые | Под заказ |
| Багажник с леерным ограждением; Лестница доступа | —"— |
| Защита стёкол, фар, проблескового маячка от внешнего воздействия | —"— |
| Боковые поручни по бокам вездехода | —"— |
| Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | —"— |
| Индивидуальный дизайн кузова (оклейка Oracal) | —"— |
| Антикоррозийная обработка | —"— |
| КАБИНА ВОДИТЕЛЯ | |
| Ветровое стекло с электроподогревом | —"— |
| Водительское сиденье (подрессоренное с продольной регулировкой) | —"— |
| Подогрев передних сидений | —"— |
| Подогрев зеркал бокового обзора | —"— |
| Автономный отопитель кабины | —"— |
| САЛОН ВЕЗДЕХОДА | |
| Накрышный вентилятор 02-9010-12.00 (с подсветкой) | —"— |
| Сиденье подрессоренное с подлокотниками | —"— |
| Кондиционер | —"— |
| Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В | —"— |
| Автономный отопитель салона | —"— |
| КОЛЁСА, ШИНЫ | |
| Централизованная система регулирования давления воздуха в шинах | —"— |
| Запасное колесо: колесный диск, шина | —"— |
| Колесный диск | —"— |
| ОСВЕТИТЕЛЬНЫЕ ЭЛЕМЕНТЫ | |
| Передние противотуманные фары, Задний противотуманный фонарь | —"— |
| Галогеновые фары со встроенными LED дневными ходовыми огнями | —"— |
| Поворотная фара-прожектор с управлением из кабины, Фара-прожектор над задней дверью | —"— |
| Доп. фары на крыше и внешнее освещение по периметру машины | —"— |
| Задние светодиодные фонари | —"— |
| ОПЦИИ "БЕЗОПАСНОСТЬ" | |
| Лебедка (электрическая) в передней, задней части вездехода (с площадкой под лебёдку) | —"— |
| Охранные системы, спутниковая связь, датчики места нахождения техники и т.д. | —"— |
| Система оповещения экстренных служб "Эра Глонасс" | —"— |
| ЭЛЕКТРООБОРУДОВАНИЕ | |
| Запуск двигателя кнопкой без ключа | —"— |
| Вместо одной аккумуляторной батареи 6СТ-110 две аккумуляторные батареи 6СТ-бб с устройством развязки УРА-400 | —"— |
| Преобразователь напряжения 220 В, мощностью 1,5 кВт | —"— |
| Турботаймер с двигателем Cummins | —"— |
| ДОП. ОБОРУДОВАНИЕ | |
| Проблесковый маячок | —"— |
| Дополнительные топливные баки, канистры | —"— |
| Буксирный прибор (фаркоп) с розеткой | —"— |
| Лебедочный якорь | —"— |
| Блок усиления для лебедки до 8 т | —"— |
| ОПЦИИ "СЕВЕР" | |
| Предпусковой подогреватель двигателя | —"— |
| Дополнительный источник питания (суперконденсаторный модуль «TitanEngineStart») | —"— |
| Замена на генератор повышенной мощности (120А или 140А) | —"— |
| Замена на батарею повышенной ёмкости или установка двух аккумуляторных батарей | —"— |
| Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
| Термокейс с электроподогревом АКБ | —"— |
| Утеплительный чехол передней части снегоболотохода | —"— |
| Автономный отопитель кабины или салона | —"— |
| Нанесение в кабине и салоне доп. термоизоляции боковых стенок, дверей и потолка | —"— |
| Лобовое стекло с электроподогревом | —"— |
| Подогрев боковых зеркал | —"— |
| Подогрев передних и задних сидений (водитель + пассажиры) | —"— |
| Замена штатного моторного масла на масло для северных районов | —"— |
| Замена жидкости системы охлаждения на жидкость для северных районов | —"— |
| Замена штатных трансмиссионных масел на трансмиссионное масло для северных районов | —"— |
| Замена штатной тормозной жидкости на жидкость для северных районов | —"— |
| Замена штатного масла в системе гидроусилителя руля на масло для северных районов | —"— |
| ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ | |
| Искрогаситель | —"— |
| Автоматическая система пожаротушения, огнетушители | —"— |
| ДОП. КОМПЛЕКТАЦИЯ | |
| Медицинская аптечка | —"— |
| Упор противооткатный | —"— |
| Знак аварийной остановки | —"— |
| Инструментальный ящик на раме, установка крепления под инструмент, трос | —"— |
Фото
Условия доставки
«Специальные Транспортные Машины» оказывает качественные застрахованные транспортные услуги по доставке снегоболотоходов в любую точку России и за рубеж.
Подробнее о доставке
Перед отгрузкой каждый снегоболотоход проходит предпродажную подготовку: пробег снегоболотохода без нагрузки, пробег с нагрузкой по грунтовым дорогам и слабонесущим грунтам с преодолением небольших водных преград. По окончанию испытаний все узлы вездехода подвергаются ревизии на предмет отсутствия в них влаги и надежности уплотнений и резьбовых соединений, и производится контрольная затяжка резьбовых соединений. И только после предпродажной подготовки мы передаем снегоболотоход Вам. Будем рады сотрудничать с Вами.
