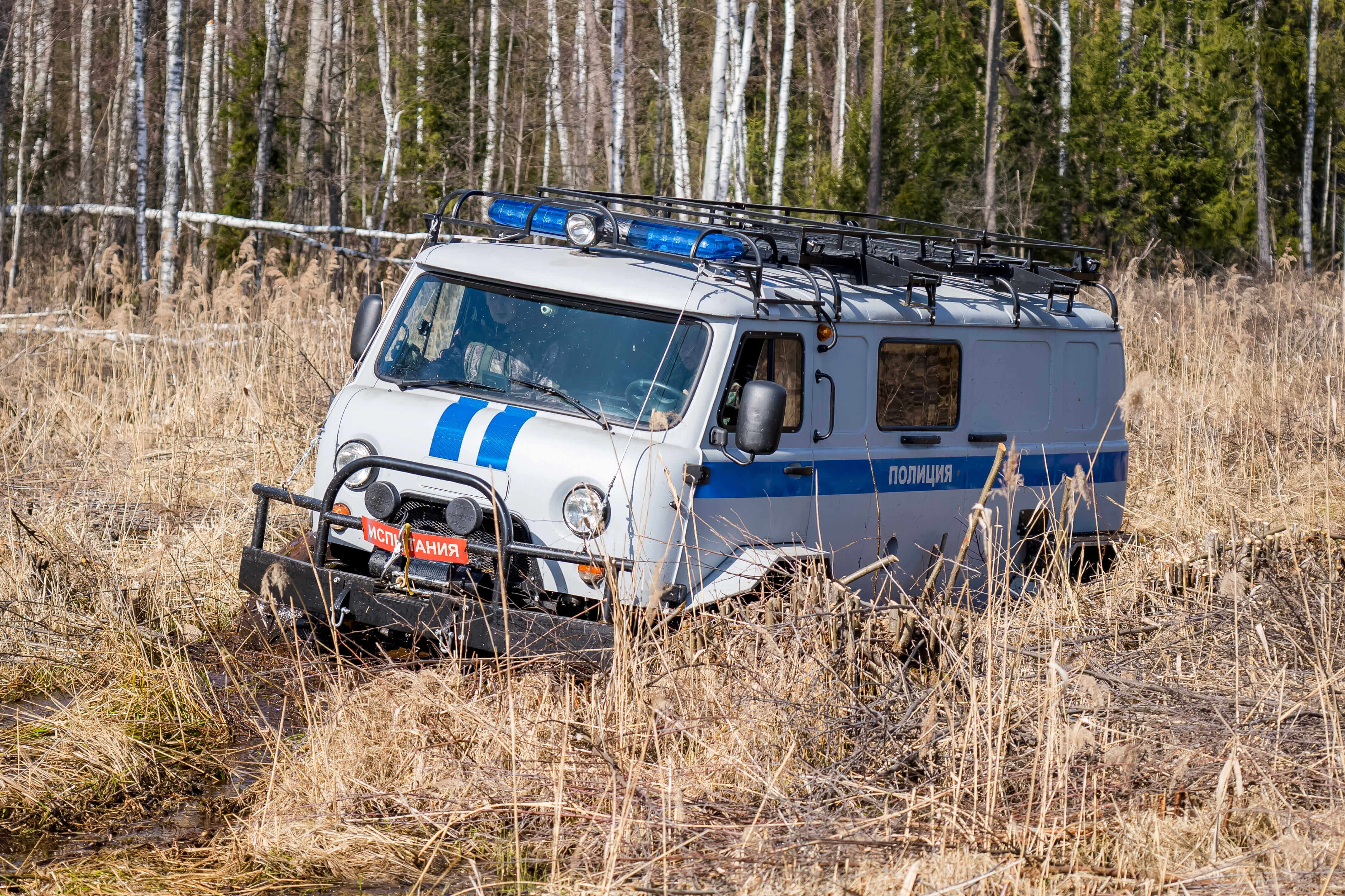

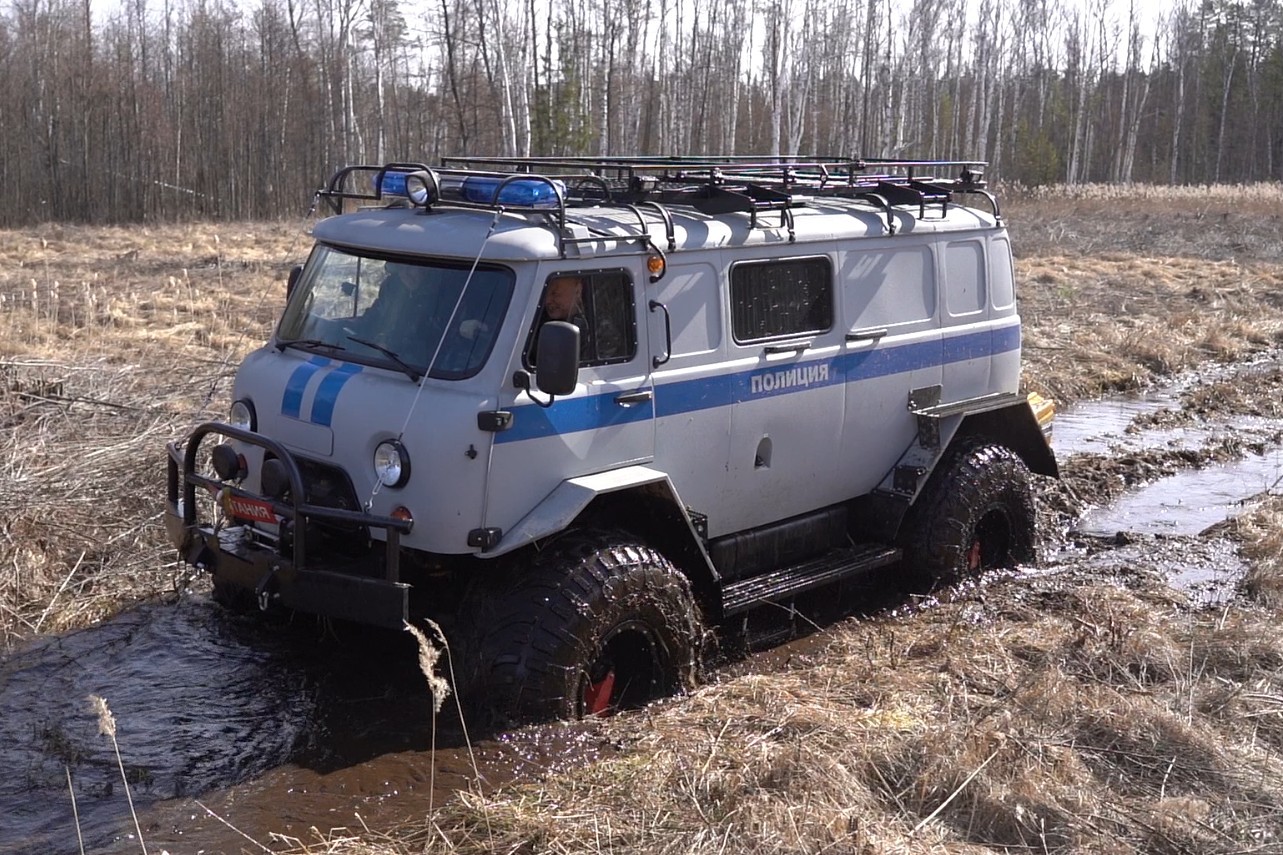

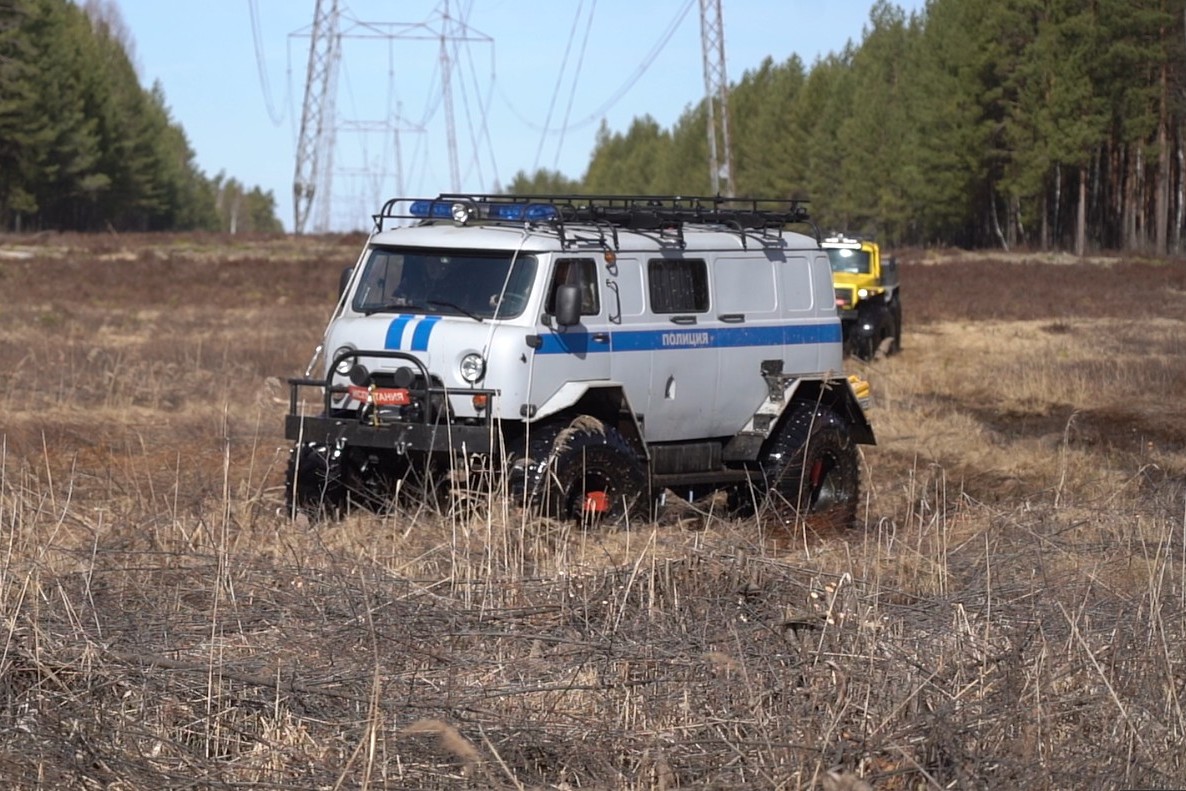

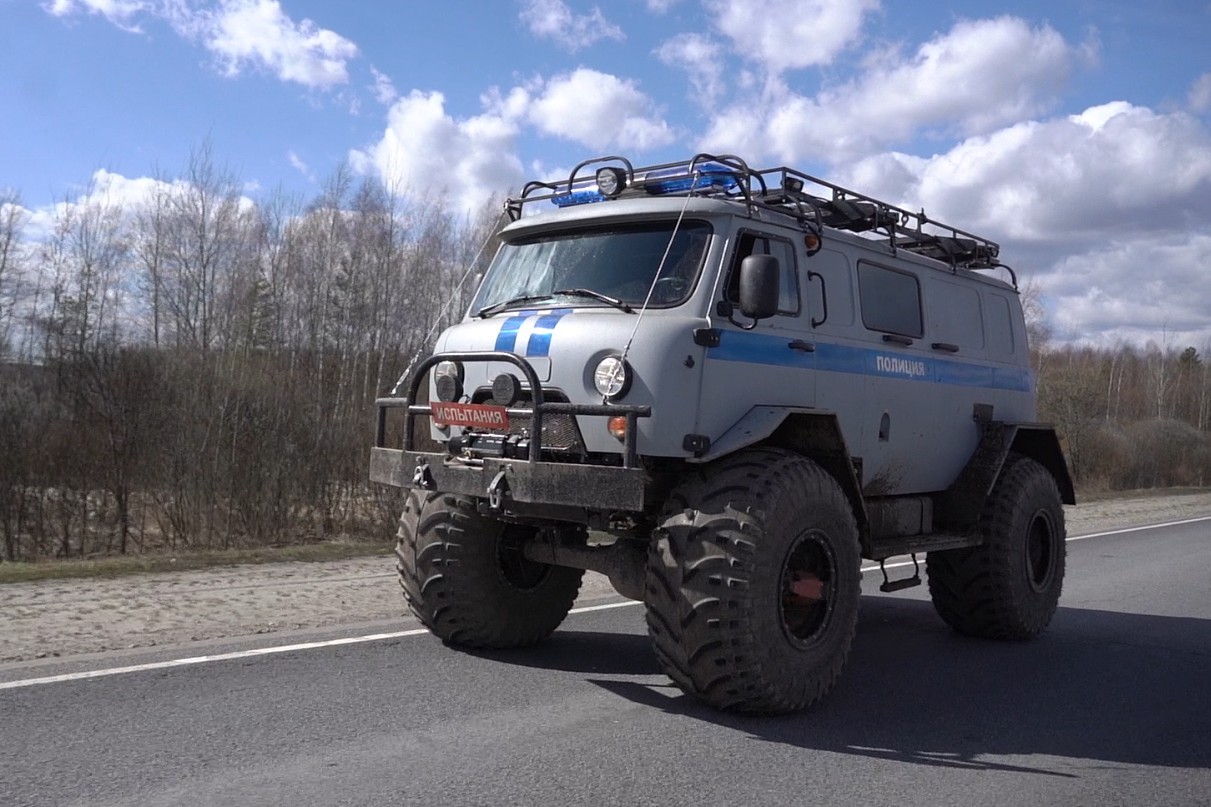

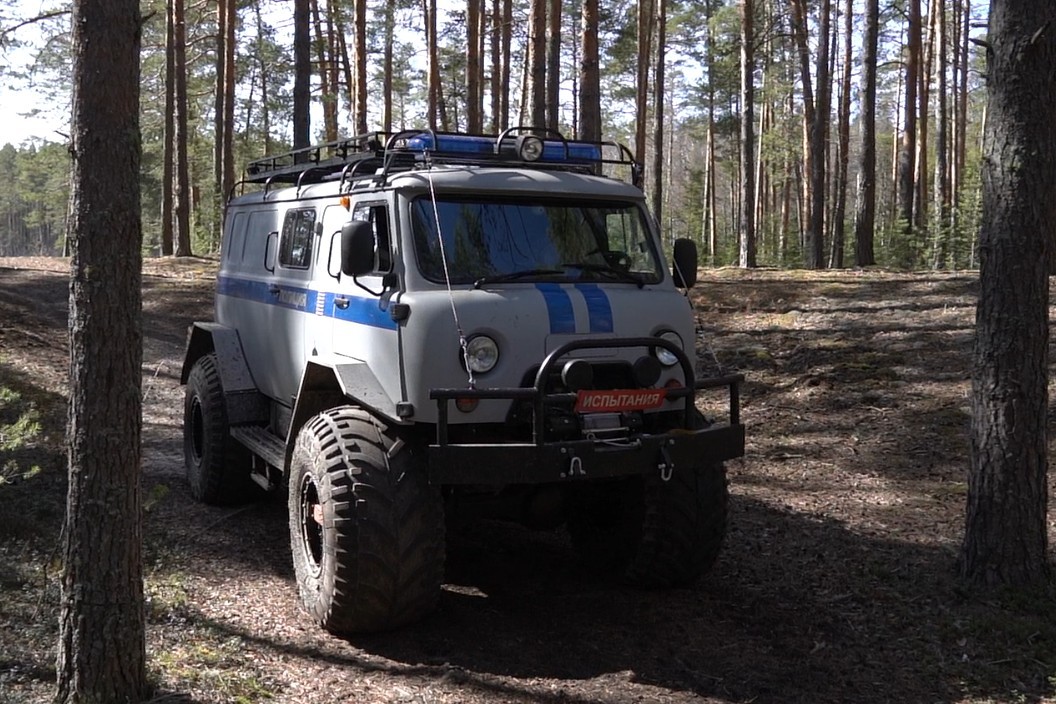

СТМ-39933 для охоты
Вездеход на шинах низкого давления СТМ-39933 (4х4) изготовляется с кузовом УАЗ-220695 Автобус, простонародье «Буханка». (доработанный, удленённый).
Кузов оборудован:цельнометаллический, однообъемный, имеет одну боковую дверь на левом борту для посадки водителя, две боковые двери на правом борту для посадки пассажиров и заднюю двухстворчатую дверь. В крыше кабины расположен аварийно-вентиляционный люк. Расширенные крылья и дополнительные подножки, облегчающие посадку.
Восьмиместным салоне переднее сиденье пассажира и сиденье водителя оснащены трехточечными ремнями безопасности. Грузоподъёмность 1410 кг.
В салоне 2-штатных отопителя УАЗ. По заказу устанавливаются доп. жидкостный отопитель увеличенной теплоотдачи и автономный воздушный отопитель.
Шасси вездехода имеет мощную раму и ведущие мосты ГАЗ с вентилируемыми дисковыми тормозными механизмами. Ведущие мосты оснащены дифференциалом повышенного трения, колеса с шинами низкого давления размерностью 1300х700-21”, расчётный дорожный просвет 590 мм (под балку моста). Вездеход СТМ-39932 оснащён системой сапунирования агрегатов трансмиссии и ходовой части.
Шины имеют 4 слоя корда и несущую способность 2000 кг на колесо. За счёт увеличения толщины шины обладают большей устойчивостью к проколам и порезам. Они разработаны для перевозки тяжёлых грузов в условиях бездорожья и по слабонесущим грунтам. На данном вездеходе колёса сверхнизкого давления взаимозаменяемые с колёсами ГАЗ-33081 (ГАЗ-66).
Вездеход буксирует прицеп 750 кг.
В базовую комплектацию входят: Камера заднего вида, Зеркало заднего вида с монитором, Сигнал заднего хода, Счётчик моточасов, Автомагнитола, Колонки автомобильные (2 шт.), Аптечка для ремонта шин, Домкрат, Набор вод. инструмента.
Электрооборудование - штатное УАЗ: 12 Вольт, АКБ типа 6СТ-110; Розетка - 1 (12 В). Выключатель АКБ. Выключатель зажигания с противоугонным устройством и блокировкой повторного включения стартера. Гнездо прикуривателя (12В) и USВ-разъем питания на 5 В в кабине.
ОРГАНЫ УПРАВЛЕНИЯ
Управление поворотом - Гидрообъёмное рулевое управление. Минимальный радиус поворота 9,0 м (по колее наружного переднего колеса).
Органы управления вездехода - автомобильного типа. Лёгкости управления и безопасности способствует отличная обзорность за счёт большой площади остекления, крупные наружные зеркала и зеркало с видеокамерой заднего вида.
СИЛОВАЯ УСТАНОВКА
Комплектуется агрегатами:
- ЗМЗ-40905 / бензиновый / Р 4 / 149,6 л.с. / 2,693 л
- CUMMINS ISF2.8 / дизельный / Р 4 / 120 л.с. / 2,793
Устанавливается штатно предпусковой подогреватель двигателя БИНАР 5S Diesel.
ТРАНСПОРТИРОВАНИЕ
Вездеход СТМ-39933 на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом.
Гарантийный срок эксплуатации снегоболотохода – 12 месяцев, при условии, что наработка за этот период не превысила 700 моточасов или 10000 км.
Водительские права на снегоболотоход категории (по согласованию с заказчиком) – AII (внедорожные автотранспортные средства, разрешенная максимальная масса которых не превышает 3500 килограммов и число мест для сидения в которых, за исключением места водителя, не превышает 8) или AIII (внедорожные автотранспортные средства, разрешенная максимальная масса которых превышает 3500 килограммов и число мест для сидения в которых, за исключением места водителя, не превышает 8).
В случае заинтересованности просим Вас обращаться по телефону: 8 800 555-05-91 или vezdehod@ooostm.ru.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
|
Фактическая масса (без груза и экипажа), кг
|
3150 |
|
Грузоподъемность
|
1410 |
|
Количество посадочных мест в кабине / в салоне / спальных мест
|
2 / 6 / под заказ |
|
Габаритные размеры: длина / ширина / высота, мм
|
5250 / 2500 / 2700 |
|
База, колея, дорожный просвет, мм
|
3400 / 1800 / 400 |
|
Допустимая полная масса буксируемого прицепа, кг
|
750 |
| СИСТЕМА УПРАВЛЕНИЯ | |
|
Управление поворотом
|
Гидрообъёмное рулевое управление |
|
Минимальный радиус поворота, м
|
9,0 м (по колее наружного переднего колеса) |
|
Рабочие тормоза
|
С дисковыми вентилируемыми тормозами на переднем и заднем мосту |
|
Привод тормозов
|
Гидравлический, с вакуумным усилителем, раздельный на передние и задние колеса |
|
Стояночная тормозная система
|
Трансмиссионная с механическим приводом |
| ЭКСПЛУАТАЦИОННЫЕ | |
|
Ёмкость топливных баков, л
|
200 л (100+100) |
|
Преодолеваемый подъём на твердом сухом грунте, град
|
до 30° |
|
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
до 20° |
| ДВИГАТЕЛЬ | |
|
Модель / тип / число цилиндров / мощность / объем
|
ЗМЗ-40905 / бензиновый / Р 4 / 149,6 л.с. / 2,693 л |
|
Модель / тип / число цилиндров / мощность / объем
|
CUMMINS ISF2.8 / дизельный / Р 4 / 120 л.с. / 2,793 |
|
Предпусковой подогреватель двигателя
|
BINAR-5S diesel (с дизельным двигателем) |
| ТРАНСМИССИЯ | |
|
Сцепление
|
Однодисковое, сухое, фрикционное. Привод сцепления – гидравлический |
|
Коробка передач
|
Пятиступенчатая, синхронизированная. Привод управления коробкой передач механический |
|
Понижающий редуктор
|
Механический, двухступенчатый в блоке с КП |
|
Раздаточный редуктор
|
Механический, двухступенчатый, с вертикальным расположением валов шестерен, с возможностью подключения / отключения переднего моста |
|
Карданная передача
|
Открытого типа, каждый вал имеет по два карданных шарнира с крестовиной на игольчатых подшипниках |
|
Ведущие мосты
|
Одноступенчатые, с дифференциалом повышенного трения, с полностью разгруженными полуосями. Шарниры поворотных кулаков переднего моста шариковые равных угловых скоростей |
| ХОДОВАЯ ЧАСТЬ | |
|
Подвеска
|
Зависимая, с продольными полуэллиптическими рессорами |
|
Амортизаторы
|
Четыре, гидравлические, телескопические двухстороннего действия |
|
Шины
|
Сверхнизкого давления, модель Я-673 (1300×700-21") Бк НС 4 132В, четырехслойные, грузоподъемностью 2000 кг |
|
Колёса
|
Дисковые, стальные с разъемными бортовыми закраинами. Колёса низкого давления взаимозаменяемые с колёсами ГАЗ-33081 (ГАЗ-66) |
Схема с габаритными размерами
Вездеход на шинах низкого давления СТМ-39933 полностью соответствует требованиям ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).
Доп. опции
Итоговый перечень опций согласовываются с Заказчиком. Цены рассчитываются на момент утверждения заявки.
| Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
| КУЗОВ ВЕЗДЕХОДА | |
|---|---|
| Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | По заказу |
| Индивидуальный дизайн кузова / Частичная оклейка плёнкой Oracal / Полная оклейка кузова | —"— |
| Багажник с леерным ограждением; Лестница доступа | —"— |
| Защита стёкол, фароискателей, проблескового маячка от внешнего воздействия | —"— |
| Защита картера двигателя | —"— |
| Противомоскитная сетка перед радиатором | —"— |
| Поручни на крышу и по бокам вездехода | —"— |
| Ящик - пенал, установка крепления под инструмент, трос | —"— |
| Ящик - пенал, установка крепления под инструмент, трос | —"— |
| Антикоррозийная обработка кузова и трансмиссии | —"— |
| КАБИНА ВОДИТЕЛЯ | |
| Сиденье подрессоренное с продольной регулировкой с подлокотниками | —"— |
| Подогрев сидений передних сидений (водитель +пассажир) | —"— |
| Подогрев зеркал бокового обзора | —"— |
| Лобовое стекло с электроподогревом | —"— |
| Камеры бокового обзора с раздельными мониторами | —"— |
| Запуск двигателя кнопкой без ключа | —"— |
| Видеорегистратор, "Эра Глонасс", Охранные системы и т.д. | —"— |
| Преобразователь напряжения 220 В | —"— |
| Внутренняя перегородка между кабиной и салоном с окном или утеплённая шторка | —"— |
| Селекторная связь между кабиной водителя и пассажирским салоном | —"— |
| САЛОН ВЕЗДЕХОДА | |
| Розетка 12 В, гнездо прикуривателя (12В) и USВ-разъем питания на 5 В | —"— |
| Окно раздвижное с теплой шторкой | —"— |
| Утеплённые шторы, перегородки, москитные сетки на окна и люки | —"— |
| Сиденья с подлокотниками, с удобными подголовниками | —"— |
| Рундуки с мягкими сидениями, с ремнями безопасности и спальными местами | —"— |
| Кондиционер, Накрышный вентилятор 02-9010-12.00 (с подсветкой) | —"— |
| Большой люк на крышу с фиксацией | —"— |
| Площадка под люком для стрельбы | —"— |
| Система Molle для крепления различных подсумков и аксессуаров в салоне | —"— |
| Комплект сеток для груза | —"— |
| Изменение интерьера салона; Столы, Доп. полки, Шкафы и другая мебель | по согласованию |
| Электроплиты, холодильники, телевизоры и другая бытовая техника | по согласованию |
| ОСВЕТИТЕЛЬНЫЕ ЭЛЕМЕНТЫ | |
| Передние противотуманные фары, Задний противотуманный фонарь | —"— |
| Поворотная фара-прожектор с управлением из кабины, Фара-прожектор над задней дверью | —"— |
| Светодиодная балка или доп. фары на крыше и внешнее освещение по периметру машины | —"— |
| КОЛЁСА, ШИНЫ | |
| Централизованная система регулирования давления воздуха в шинах | —"— |
| Запасное колесо: колесный диск, шина | —"— |
| ОПЦИИ "СЕВЕР" | |
| Заправка систем вездехода жидкостями для северных районов | по согласованию |
| Дополнительный АКБ с устройством развязки | —"— |
| Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
| Автономный отопитель Планар 4 кВТ | —"— |
| Электроподогрев двигателя от сети 220 В | —"— |
| Утеплительный чехол, шторки | —"— |
| Двойное остекление лобовое (стеклопакет) / с обогревом | —"— |
| Теплошумоизоляция стенок, дверей и потолка 40 мм | —"— |
| ДОП. ОБОРУДОВАНИЕ | |
| Доп. люк в крыше | —"— |
| Турботаймер (для дизельных ДВС) | —"— |
| Лебедка (электрическая) в передней, задней части вездехода | —"— |
| Лебедочный якорь, Блок усиления для лебедки до 8 т | —"— |
| Буксирный прибор (фаркоп) ГАЗ с розеткой | —"— |
| Прицеп грузовой тентованный одноосный / двухосный | —"— |
| Насос для перекачки топлива | —"— |
| Водомёты, винт от раздатки, Транец для подвесного мотора для вездехода | —"— |
| Электростанция переносная мощностью от 1,5кВт до 3,5, кВт | —"— |
| ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ | |
| Автоматическая система пожаротушения | —"— |
| Искрогаситель | —"— |
| ДОП. КОМПЛЕКТАЦИЯ | |
| Коврики в салон EVA | —"— |
| Аптечка для ремонта шин | —"— |
| Упоры противооткатные комплект (2 шт.) с крепежом | —"— |
| Знак аварийной остановки, Медицинская аптечка, Огнетушитель ОП-2 | —"— |
Видео
Условия доставки
«Специальные Транспортные Машины» оказывает качественные застрахованные транспортные услуги по доставке снегоболотоходов в любую точку России и за рубеж.
Подробнее о доставке
Перед отгрузкой каждый снегоболотоход проходит предпродажную подготовку: пробег снегоболотохода без нагрузки, пробег с нагрузкой по грунтовым дорогам и слабонесущим грунтам с преодолением небольших водных преград. По окончанию испытаний все узлы вездехода подвергаются ревизии на предмет отсутствия в них влаги и надежности уплотнений и резьбовых соединений, и производится контрольная затяжка резьбовых соединений. И только после предпродажной подготовки мы передаем снегоболотоход Вам. Будем рады сотрудничать с Вами.
